機電抗震支架系統是牢固連接于已做抗震設計的建筑結構體的管路、槽系統及設備，以地震力為主要荷載的支撐系統。原有一般意義的支吊架系統是以重力為主要荷載的支撐系統，這兩種支撐系統的設置并不重復而是相輔相成的。加裝抗震支架系統管路的各點位移較未安裝抗震支架者降低5~10倍，有效地提高了管路系統的抗震性能。

現代建筑的機電系統中各種機電線路的數量十分巨大、規格型號非常復雜、使用功能也各有不同，機電系統在日常的工作時，機電管道在重力滿負荷運轉時是否有足夠的強度將管道固定在結構上是整個機電系統能否正常運轉的關鍵。當突發地震時，機電系統管道在設防烈度的地震作用下能否保證不損壞，以及有些生命線系統能否保證正常運轉，也是關乎到保障人們生命財產的重要因素，機電抗震支架系統是牢固連接于已做抗震設計的建筑結構體的管路、槽系統及設備，以地震力為主要荷載的支撐系統，原有一般意義的支吊架系統是以重力為主要荷載的支撐系統。這兩種支撐系統的設置并不重復而是相輔相成的。

抗震支架在建筑機電工程中的應用范圍

(1)所有直徑大于0.70m的圓形風管

(2)大于DN65mm的所有管道

(3)所有防排煙系統管道

(4)所有門形吊架

(5)所有截面積大于0.38㎡的矩形風管

(6)重量在15kg/m及以上的電線橋架

抗震支架分類及布置原則

抗震支架可在地震中給予機電各系統充分保護，可用于抵抗來自水平及垂直方向的地震力的破壞。 根據所保護機電系統的不同，抗震支架可分為管道抗震系統、風管抗震系統和電氣(包括電氣線管、線槽 及橋架)抗震系統。

管道抗震支架系統的布置原則

(1)管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，縱向吊架間距最大不得超24m;HDPE等非剛性材質的管線，橫向吊架間距最大不得超過12m。

(2)管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線.橫向吊架間距最大不得超過12m;HDPE等非剛性材質的管線，橫向吊架間距最大不得超過6m。

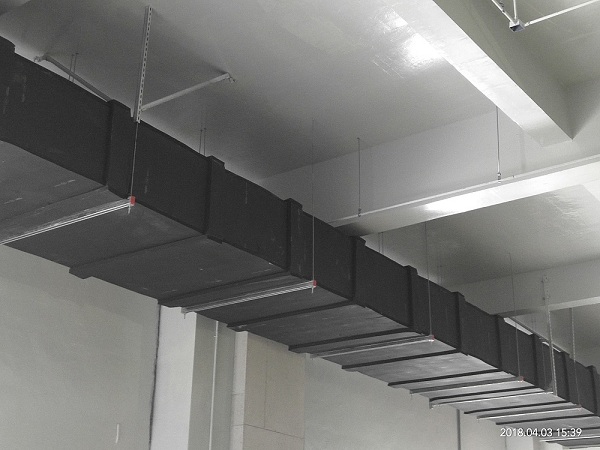

風管抗震支架系統的布置原則

(1)玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m.縱向最大間距為9m。

(2)普通剛性風管側向抗震吊架的最大間距為9m,普通剛性風管縱向抗震吊架的最大間距為18m。

電氣抗震支架系統的布置原則

(1)剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

(2)非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

抗震支架系統計算原則

抗震支架的安裝形式及布置原則都是依據嚴格的力學計算結果確定的，地震力的計算必須滿足規范要求。

抗震支架是根據GB50011-2001《建筑抗震設計 規范》(2008年版)中第3.7.1強制性條文：“非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計”的規定而產生的設施，抗震支架在國內是新鮮事物，但在國外尤其是地震多發的發達國家已有多年歷史。
