管線排布優化。在碰撞檢查的基礎上，利用BIM技術的虛擬建造功能，結合原有設計圖紙的規格和走向，對給排水等各專業管線排布進行優化，改進原有的管線排布沖突，合理優化管線布置。管線優化可以在施工前，提出最優的管線排布方案，有利于減少設計變更，避免實際施工過程中，因排布沖突造成的返工成本，提高施工效率。

使用BIM功能來解決機電管線安裝的問題，是施工單位使用BIM最主要的功能，下面分享一個“BIM+綜合成品支吊架”在地鐵車站機電安裝上的應用，眾多系統管線交錯布置，在有限的空間中合理布置各類管線，“BIM+綜合成品支吊架”的應用有效地解決了這個問題。

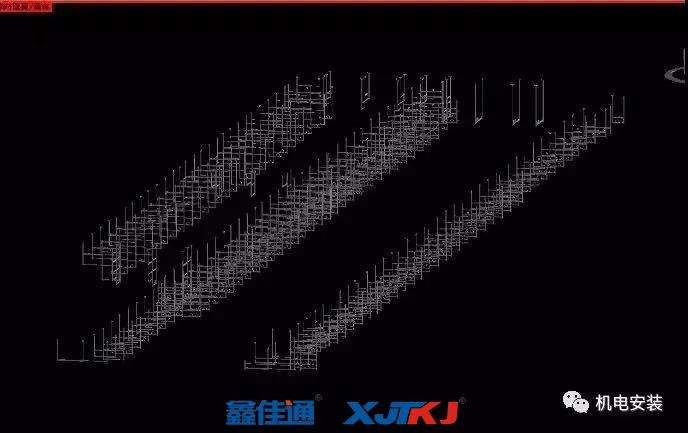

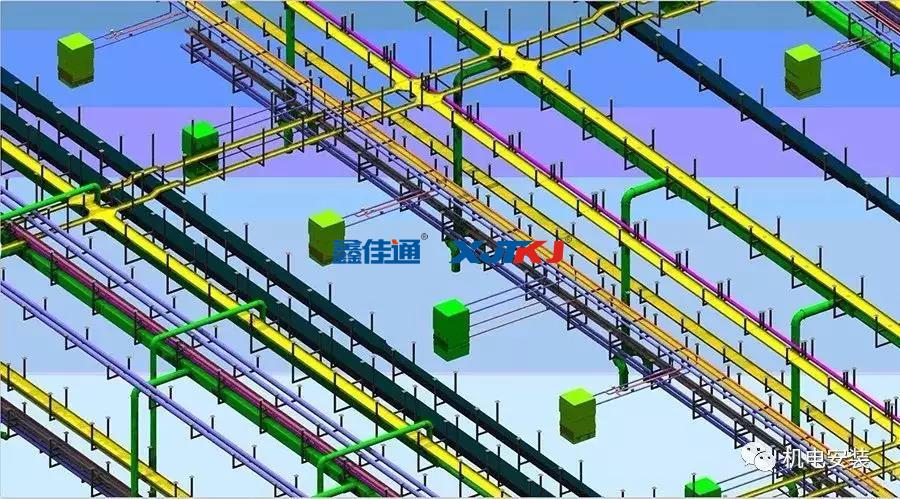

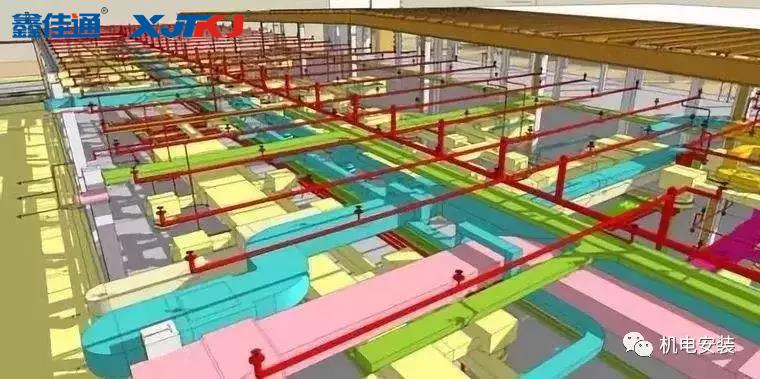

BIM綜合成品支架布置模型

通過BIM與綜合成品支吊架在該地鐵項目的結合應用，有效地實現了管線科學、系統的布置，提升了多方溝通協調效率，取得了良好的綜合效益！

1綜合成品支吊架布置條件

1、支吊架放置區域土建主體結構已經施工完成

2、墻面砌筑二次膩子完成，吊架頂部噴黑

3、BIM綜合管線模型需完成，具備支吊架深化條件

2綜合成品支吊架模型組裝及歸類

綜合成品支吊架模型是由各種單個零件族組裝而成，屬于一種嵌套族。拼裝依據采用廠家深化后的綜合管線圖紙中的剖面圖，根據廠家提供的配件清單拼裝完成。

3綜合成品支吊架定位

綜合成品支吊架的定位依據是廠家深化圖中的平面圖，優先定位水平位置，再根據標高定位垂直方向。

4綜合成品支吊架問題反饋及修改

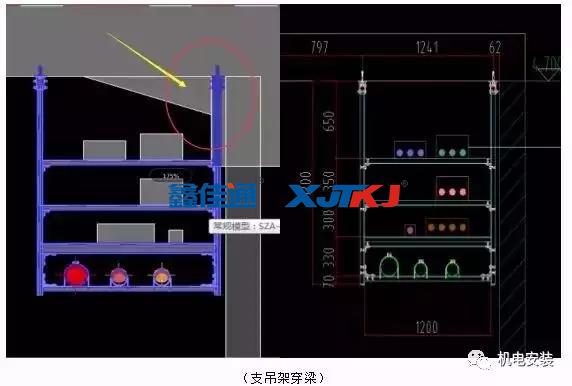

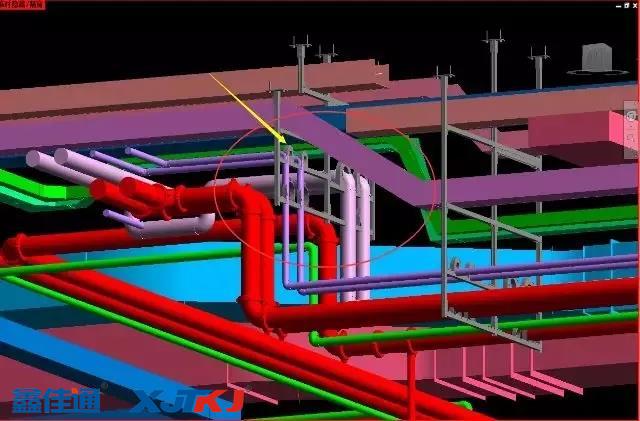

綜合成品支吊架模型在定位完成后，利用revit剖面視圖進行碰撞檢測；檢測支吊架與結構碰撞、支吊架與管線碰撞以及綜合成品支吊架排布是否合理。

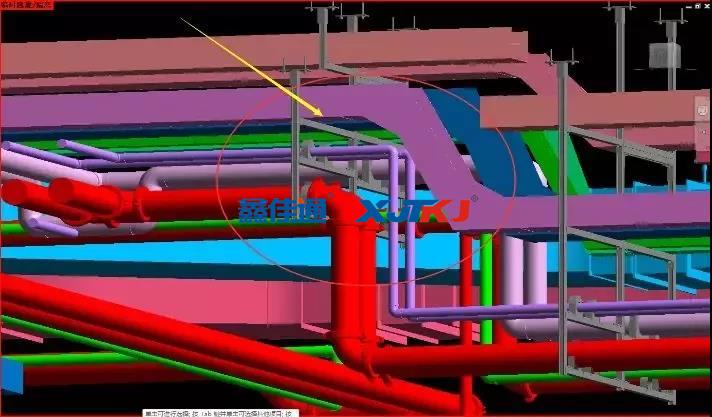

（綜合成品支吊架及管線深化前）

（綜合成品支吊架及管線深化后）

5模型應用

在完成碰撞檢測，并根據碰撞檢測調整模型后，進入模型應用階段?？筛鶕?jù)施工需求，導出各支架剖面圖。利用各剖面圖指導現場施工。

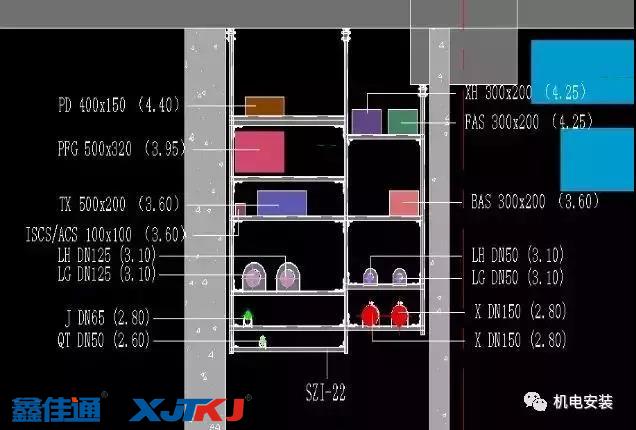

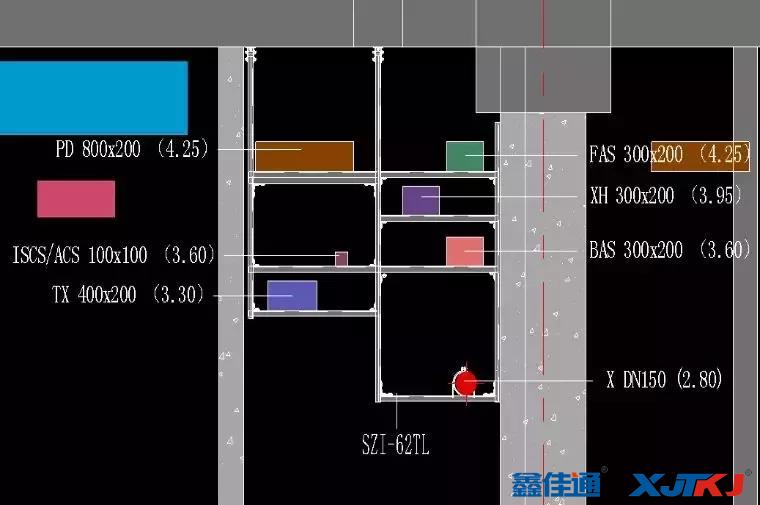

（支吊架剖面出圖）

（支吊架剖面出圖）

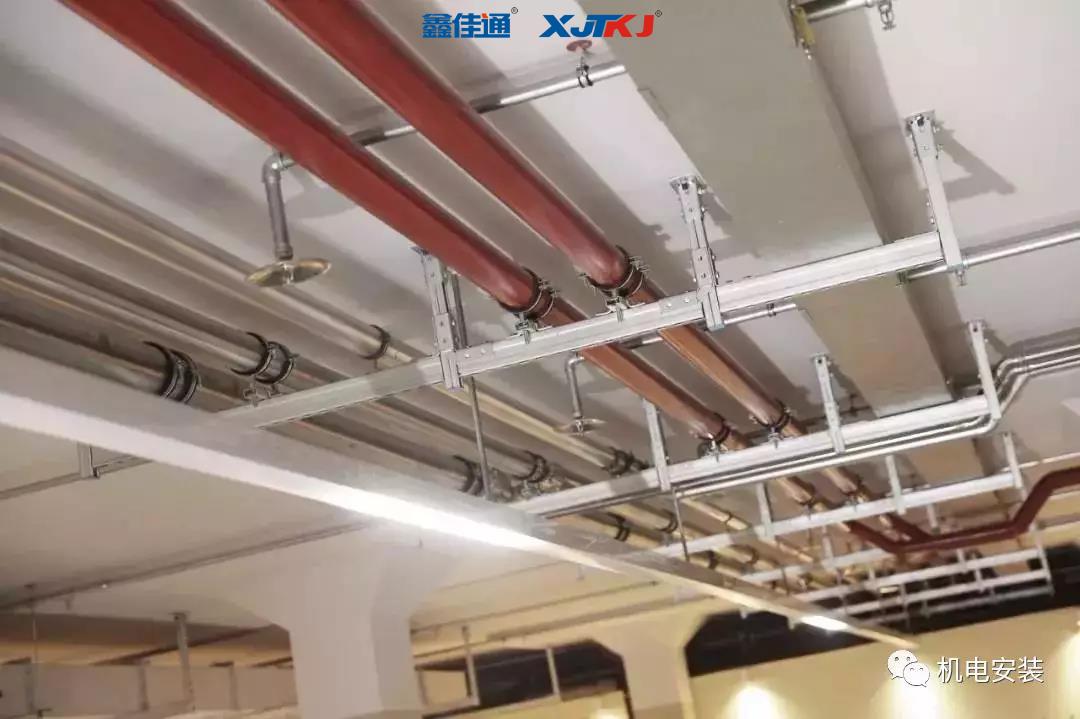

6管道綜合成品支吊架安裝現場圖

組合型支架安裝

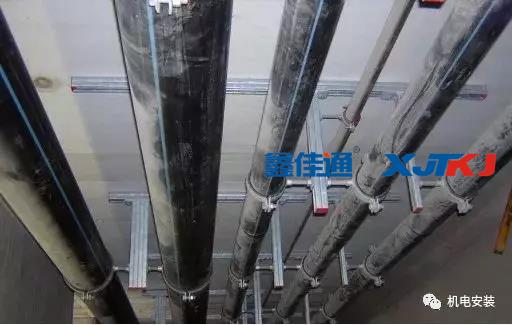

給水管道支架安裝

排水管道支架安裝

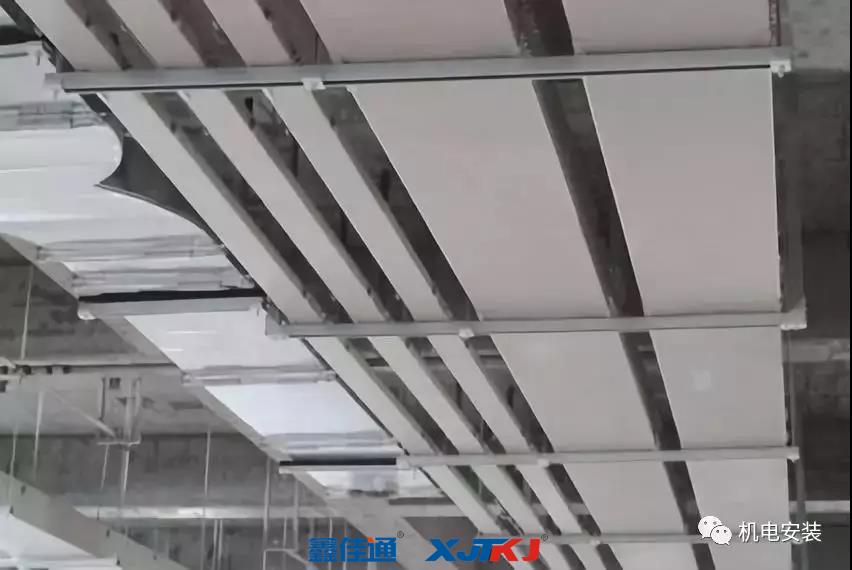

風管及電纜橋架支架安裝

隨著綜合成品支吊架加速建設，BIM技術將給綜合成品支吊架項目精細化管理帶來強大的技術和數據支撐，突破以往傳統項目管理技術手段的瓶頸，帶來項目管理、建筑企業甚至是行業管理的革命！
