1.設計依據

依據《建筑抗震設計規范》GB50011-2010.3.7.1(強條)非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身與結構主體的連接進行抗震設計。

2.依據《建筑機電工程抗震設計規范》GB50981-2014.1.0.4(強條)抗震設防烈度為7度及7度以上地區的機電工程必須進行抗震設計。

3.專業要求

（1）設計范圍：≥DN65的電器配管，重力≥150N/米的電纜橋架、電纜槽盒及母線槽，或重力超過1.8KN的其它設備。

（2）對于重力小于1.8KN的設備或吊桿長度小于300mm的懸吊管道可不進行抗震設計。

（3）8度及以上抗震設防建筑，設備與結構的連接應直接錨固于結構主體，否則應設置防滑構件，由設備廠家根據規范要求設計。

（4）間距要求：剛性管道（金屬管道）側向抗震支吊架間距不得超過12米，縱向抗震支吊架間距不得超過24米；柔性管道（非金屬管道）側向抗震支吊架間距不得超過6米，縱向抗震支吊架間距不得超過12米。

設計要求：

（1）對于重要電力設施應按建筑設防等級提高一度設計，但在8度以上時不再提高。

（2）抗震支吊架初設間距應滿足《建筑機電工程抗震設計規范》GB50981-2014第8.2.3規定；

計算：水平地震力綜合系數按《建筑機電工程抗震設計規范》GB50981-2014第8.2.4要求計算，當計算結果不足0.5時取0.5，超過0.5時按實際計算值;

（3）抗震節點布置：根據《建筑機電工程抗震設計規范》GB50981-2014第8.3章節要求設置。

抗震構件：

（1） 抗震組件/構件應能承受任意方向的地震作用。

（2） 抗震組件/構件應為產品構件，構成形式應便于安裝檢驗;

（3） 抗震組件/構件采用熱鍍鋅防腐，當有絕緣要求時，應采用噴塑工藝；

力學驗算：

（1） 抗震構件應具有穩定的力學性能，設計及驗算應符合構件的應許設計值；

（2） 抗震構件驗算指標：承重吊桿長細比≤100，斜撐桿件長細比≤200，錨栓抗拉/抗剪荷載，抗震連接件角度/性能（應許30?-60?）；

（3）上述計算中荷載最小值為組件最大應許設計值，并滿足規范S≤R.

采暖及通風空調工程：

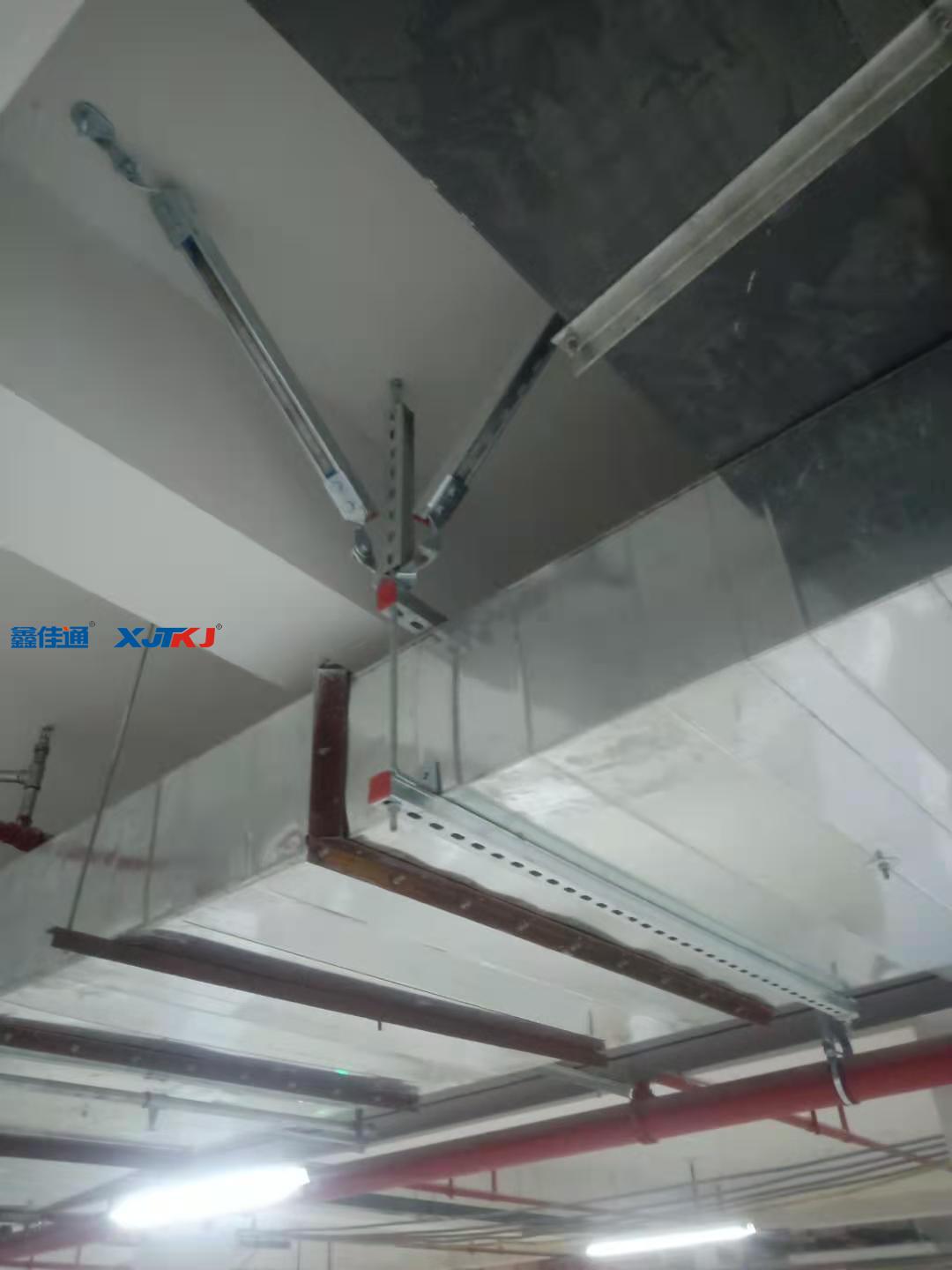

一般工程地震設防烈度7度，抗震設防類別為乙類，建筑場地類別為Ⅱ類，建筑性質為重大公共建筑，根據《建筑機電工程抗震設計規范》GB50981-2014，需補充設置抗震支吊架的范圍：≥DN65的空調水管或重力超過1.8KN的其它設備，截面面積≥0.38m2或直徑≥0.7m的空調風管，所有防排煙管道、事故通風管道及其設備。間距要求：剛性管道（金屬管道）側向抗震支吊架間距不得超過12米，縱向抗震支吊架間距不得超過24米；柔性管道（非金屬管道）側向抗震支吊架間距不得超過6米，縱向抗震支吊架間距不得超過12米。風管側向抗震支吊架間距不得超過9米，縱向抗震支吊架間距不得超過18米.抗震支吊架應由專業公司深化設計，遵照《建筑機電工程抗震設計規范》深化設計?？拐鸾M件/構件應能承受任意方向的地震作用; 應為產品構件，構件形式應便于安裝檢驗;采用熱鍍鋅防腐，當由絕緣要求時，應采用噴塑工藝處理。

給排水工程

1、抗震支吊架設置范圍：≥DN65的給水管道或重力超過1.8KN的其它設備。

2、間距要求：剛性管道（金屬管道）側向抗震支吊架間距不得超過12米，縱向抗震支吊架間距不得超過24米；柔性管道（非金屬管道）側向抗震支吊架間距不得超過6米，縱向抗震支吊架間距不得超過12米。

3、抗震支吊架應由專業公司深化設計，深化設計遵照《建筑機電工程抗震設計規范》GB50981-2014。

4、抗震組件/構件應能承受任意方向的地震作用; 應為產品構件，構件形式應便于安裝檢驗;采用熱鍍鋅防腐，當由絕緣要求時，應采用噴塑工藝處理。

成品抗震支吊架設計范圍：

1.生活給水、雨水排水、污水排水管道。

2.橋架。

3.風管、采暖管道、空調水管道。

成品抗震支吊架設計依據及要求：

1.建設單位發送的施工藍圖（電子版）

2.GB50981-2014《建筑機電工程抗震設計規范》

3.JG/T 202-2007《工程管道用聚氨酯、蛭石絕熱材料支吊架》

4.提供完整的深化設計計算書、深化完成的圖紙（包括平面布置圖、節點詳圖、大樣圖）、設計預算（含工程量及價格等）

5.若生活給水、污水排水、雨水排水、橋架、采暖管道、空調水管道按圖紙和規范要求不用設計時，可不進行深化設計。
