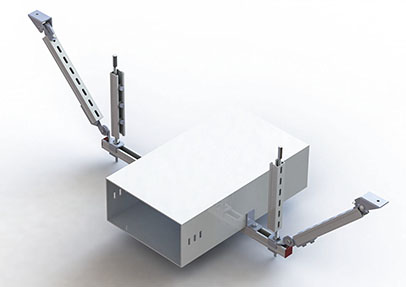

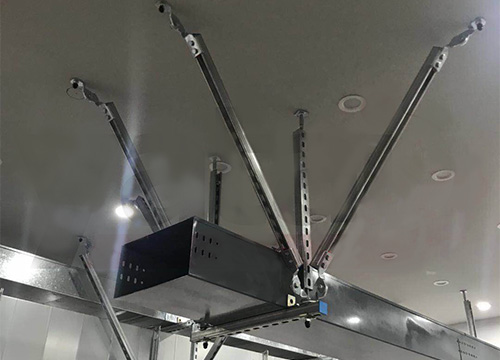

橋架抗震支架

文章來源：抗震支架作者：抗震支架小編發布時間：2019-03-28 12:06:54 瀏覽次數：25007

[導讀]：地震過程中會向建筑物及其內部設施施加地震力，這些地震力會沿水平方向作用于建筑物本身，同時還會作用于管道系統、電纜槽、風管及-內部建筑系統、通常為管道、電纜槽和-設施所設計的支撐位都只是針對重力作用或垂直方向的荷載，而未考慮地震所產生的水平荷載。抗震固定裝置，即支架、支撐物，可抵御水平力并使建筑機電設施保持穩定與完好。橋架抗震支架的主要目的是把地震所造成的生命損失減少到低程度。

地震過程中會向建筑物及其內部設施施加地震力，這些地震力會沿水平方向作用于建筑物本身，同時還會作用于管道系統、電纜槽、風管及-內部建筑系統、通常為管道、電纜槽和-設施所設計的支撐位都只是針對重力作用或垂直方向的荷載，而未考慮地震所產生的水平荷載?？拐鸸潭ㄑb置，即支架、支撐物，可抵御水平力并使建筑機電設施保持穩定與完好。橋架抗震支架的主要目的是把地震所造成的生命損失減少到低程度。

橋架抗震支架設計范圍

1、抗震設防烈度為6度及6度以上地區的建筑機電工程進行抗震設計。

2、對重力不大于1.8KN的設備

3、室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道。

4、矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支架

5、內徑不下于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。（引自3.1.6,page41 ）

6、防排煙風道、事故通風風道及相關設備應采用抗震支吊架。（引自5.1.4,page41 ）

7、每段水平直管道應在兩端設置側向抗震支吊架。（引自8.3.1,page28 ）

8、每段水平直管道應至少設置一個縱向抗震支吊架。(引自8.3.3,page28 )

橋架抗震支架技術要求

1、C型鋼為冷壓成型槽鋼，截面尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材制為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小于2.5mm。槽鋼背面有條形安裝孔和輔助標距，以便于施工時現場安裝及加工，與以后管道安裝，維護和擴展使用；

2、橋架抗震支架C型鋼內緣須有齒牙，且齒牙深度不小于0.9毫米，并且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道必須有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截面無變形；

3、表面防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小于65um;要滿足600小時中性鹽霧試驗不出線紅銹；

4、采用的膨脹錨栓必須符合國家標準《混泥土用膨脹型、擴孔型建筑錨栓》JG160-2004，并提供國家建筑中心的檢測報告；

5、橋架抗震支架具有國/家整體抗震測試報告；

6、橋架抗震支吊架必須具有抗震、抗沖擊和200萬次抗勞后的抗滑測試報告和螺母抗拉報告，以確保各連接點之間的可靠連接。

7、擁有國/家/級檢測機關出具的力學測試報告；

8、橋架抗震支架供應商應根據招標人提供的抗震支架設計圖，對抗震支吊架系統的區域進行抗震支吊架系統的深化設計，廠家對抗震支吊架受力情況及材質選形進行詳細計算，提供力學計算書；

9、廠家必須具有根據圖紙進行二次深化設計和計算能力。
